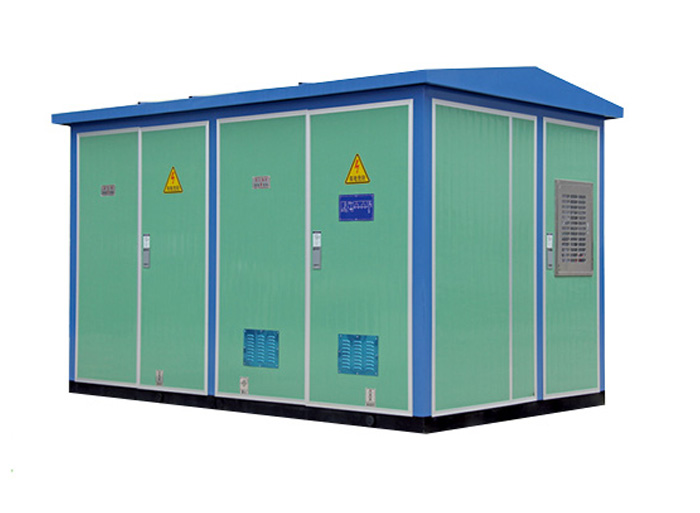

We will present the performance, safe operation methods, and technical parameters of YBM(P) 35F/0.69kV Inverter အသွင်အပြင်းက်/ပုဂ္ဂိုလ် ၊
ဥပမာ ၊ Introduction
YBM (P) ၃၅F/0. 69 kV high-voltage / လေလသစ္ဆာအများ အတွက် ကျေးဇူးတင်သော Substan Search အသုံးအနှုန်းများကို အထူးပယ်ဖျက်ဆီးပြီး တည်ဆောက်ခဲ့သည်။ ၊ လေဒီယိုဖျား ၃၅kV က ကိ လိုင်းက် ဥပမာ ၊ ပြန်လည် ထည့်သွင်းသော Substan သည် ပြည့်စုံသော Substan အသုံးအနှုန်းဖြစ်သည် ။ အနည်းငယ်-voltage ပြုပြင်ပါ and power transformers and အခြား အကူအညီခွင်များ၊ GB / T17467 "High / Low Voltage Pre-installed Substan" နှင့် အပြည့်အစုံရှိပါသည်။ လေ ပြုပြင်မှုကို အထူး အသုံးပြု လိုအပ်ချက်များ အတွက် ပြုပြင်ခဲ့သည်။ ခိုင်ခံ့သော အစီအစဉ်မဲ့ ပြင်ဆင်ခြင်း ၊ ဥပမာ ၊ စီ. ဒါပေမဲ့ ဒီဇင်ဘာလ ၊ ဒါပေမဲ့ လေ လ လုပ်ငန်း အသုံးပြု ရေး လိုအပ်ချက် တွေ အပြည့်အစုံ ကို လိုက်ပါတယ်။
1. Model and meaning
YB M(P) - 35 (F) / 0.69-□
└──အသွင်အပြင်းက် Capacity (KVA)
└──Low Side Voltage (KV)
└── Dedicated to wind farms
└──High Voltage Side Voltage (KV)
└──M: Muzi structure, P: Pinzig structure
└──High/low voltage pre-installed substation
2. Normal use environmental conditions
2.1 Normal conditions of use
2.1.1 Operating ambient temperature: the ambient air temperature does not exceed 45 °C, and the average measured within 24 hours does not exceed 35 °C, and the minimum ambient air temperature is -30 °C;
2.1.2 Ambient humidity: the daily average relative humidity does not exceed 95%; the daily average of water vapor pressure does not exceed 2.2kPa, and the daily average of relative humidity does not exceed 90%; The average monthly water vapor pressure does not exceed 1.8 kPa
2.1.3 Altitude: ≤ 1000 meters
2.1.4 Seismic resistance: Seismic horizontal acceleration: less than 0.4m/s²
Vertical acceleration of the earthquake: less than 0.2m/s°
Safety factor: 1.67
2.1.5 There is no violent vibration at the installation site, and the inclination is not greater than 3°;
2.1.6 The wind speed is not greater than 35m/s
2.2 Special conditions of use
If the normal conditions of use cannot meet the requirements, it can be negotiated with the manufacturer.
3. Main technical parameters
3.1 Rated parameters of box variable
3.1.1 Voltage
Rated voltage on the high voltage side: 35kV
Rated voltage on the low voltage side: 0.69kV
3.1.2 Rated frequency: 50Hz
3.1.3 Rated insulation level
The rated insulation level of the ပြုပြင်ပါ meets the provisions of DL404-91 "Technical Conditions for Ordering Indoor AC High Voltage Switchgear".
High-voltage side: between the ground and the phase isolation break
Power frequency withstand voltage: 95kV 110kV
Peak Shock Voltage: 185kV 215kV
Low pressure side:
Power frequency withstand voltage: 2500V
3.1.4 Number of phases: three phases
3.1.5 Cabinet protection level: IP44D
3.2 Main technical parameters of transformers
3.2.1 Technical standards
The transformer complies with GB1094.1~1094.5 "Power အသွင်အပြင်းက်" and GB6451.1 "Technical Parameters and Requirements for Three-phase Oil-immersed Power အသွင်အပြင်းက်"
3.2.2 Technical parameters
| project | unit | parameter |
|---|---|---|
| Voltage Rating - Primary | KV | 35 |
| Voltage Rating - Secondary Side | KV | 0.69 |
| Maximum operating voltage | KV | 40.5 |
| Rated frequency | HZ | 50 |
| Rated capacity | KVA | 1600、2200、3150 |
| 1-minute power frequency withstand voltage | KV | 95 (without transformer), 85 (transformer) |
| BIL impact pressure | KV | 185 |
| Cooling method | - | Oil-immersed self-cooling |
| No load pressure regulation | KV | 35±2×2.5% |
| Ambient temperature | ℃ | - 45 - +40 |
| The transformer allows the oil top layer to rise in temperature | K | ≤55 |
| The temperature rise of the transformer low-voltage winding | K | ≤65 |
| The temperature rise of the transformer's high-voltage winding | K | ≤65 |
| Noise level | dB | ≤55 |
| Protection level | - | IP33D |
4. ဥပမာ ၊ structure and characteristics
... ဥပမာ ၊ ပြုလုပ်သော အလုပ်အကိုင်များ၏ အလုပ်အကိုင်ကို သတ်မှတ်ဖို့ အသုံးပြုခြင်း အမျိုးအစား အရ အသုံးပြုမှုများ အရ အသုံးပြုခြင်းကို အသုံးပြုသည်။
၄.1.. ဥပမာ ၊ ဥပမာ ၊ စည်းဝေး ကြီး နှင့် ဆက်ဆံ ရေး အတွက် ကောင်းသော အခက်အခဲ လျှပ်စစ်ဆွဲထားတဲ့ အပိုင်းများ အားလုံးက သဲတွက်နေပါတယ်၊ သဲတ္းးတယ္ ဒါပေမဲ့ ဆား ပြောင်းလဲမှုကို အသုံးပြုပြီး အလွန်အကျွံနဲ့ ဆား ပုံစံ အခြေအနေတွင် အသုံးပြုခဲ့ပါတယ်။ တံခါးစံများ၊ မျက်နှာဖုံးများ၊ အလယ်မှာ polyurethane ၊ စိန်း
၄..တ.၁.၁ တွန့်ရစ် ၊ ဥပမာ ၊ S11 အစီအစဉ် ပြုပြင်မှုကို ၊ ဒါပေမဲ့ ဒုတိယက္ကေတယု ဒါပေမဲ့ ဒီဇင်ဘာလ ဟာ မျက်နှာဖုံးကို ပြုပြင်လိုက်ပါတယ်။ ဒါပေမဲ့ အခြေအနေ နဲ့ ဆုံးရှုံး မှု အများအပြား လုပ်ဆောင်နိုင်တယ်။ ဥပမာ ၊ သံအိုးက် ဥပမာ ၊
၄..4.. ဥပမာ ၊ undervoltage, ချာ့ခ် တစ်ခါတစ်ရံ ၊ အခြေအနေအထားက္ကေတယု
5. Maintenance, inspection and precautions
5.1 Maintenance
5.1.1 Regular inspection matters
a. Check whether each signal and indicator is normal;
5.1.2 Annual inspection and maintenance matters
a. Check whether the connection points of the primary and secondary circuits are loose or overheated;
b. Use a megaohm meter to check the insulation between phases and the ground to observe whether there is damage or aging;
c. If the transformer is oil-immersed, the oil sample analysis and inspection should be carried out at least once a year according to the regulations.
dRemove dust and foreign objects;
eMake various inspection records.
5.1.3 Maintenance and precautions
When an abnormal phenomenon or a certain part is found to be abnormal, it must be stopped for maintenance or replacement, and the upper power supply must be disconnected and a reliable grounding wire must be hung up during the inspection.
6. Ordering instructions
When ordering, the user should specify that:
6.1 Model and quantity of pre-installed substations;
6.2 အသွင်အပြင်းက် model and capacity;
6.3 Provide electrical primary system and secondary schematic diagram
